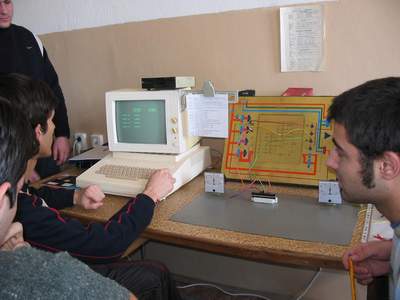

Не знам защо (може би защото беше последната група в първия цикъл от упражнения), но с 56б гр. лабораторното упражнение се получи най-интересно. След началното запознаване със система МИКРОЛАБ пристъпихме към изследване на пасивните схеми, обект на днешното занятие. Тук обаче, за разнообразие, предложих на колегите да решат една интересна практическа задача - преобразуване на двуполярно напрежение (-10V...+10V) в еднополярно (0V...+10V). Такъв проблем например ще трябва да решим на последните занятия в з. 2140 и лаб. 1315, където трябва да преобразуваме еднополярно АЦП в двуполярно и еднополярен ЦАП в двуполярен (обратното се среща доста по-рядко). Условието обаче беше да се използват само пасивни елементи.
След като се изясни, че ще решим задачата с операциите сумиране и мащабиране, съответно с устройствата суматор и затихвател, започнаха и предложенията. Тук се проявиха колегите Здравко и Петър, които дори имаха смелостта да излязат пред бялата дъска и да начертаят схемите си. Първоначалната им идея да се използва последователен суматор + делител на напрежение отпадна заради проблема с общата маса. След това обаче те се изхитриха да използват само един паралелен суматор на напрежение с тегловни коефициенти K1=K2=0,5.
Получи се изключително елегантна схема от два резистора (без транзистори, нито пък операционни усилватели), която изместваше и свиваше обхвата на двуполярния входен сигнал. Сега оставаше да решим как да я изследваме.

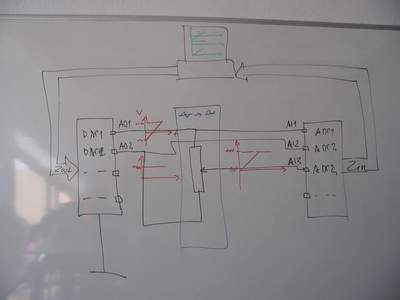

Най-удобно се оказа да я изследваме със система МИКРОЛАБ, която генерираше двуполярния сигнал на изхода AO1 и приемаше еднополярния сигнал от схемата чрез входа AI2 (входа AI1 приемаше входния двуполярен сигнал). Колегите предпочетоха да използват потенциометър за да експериментират как се променя изходния сигнал като менят отношението R1/R2 (положението на плъзгача). Възникнаха дискусии за крайните случаи.
Ако искате да се запознаете по-подробно с този интересен експеримент, вижте (изтеглете) чудесно направения протокол на колегата Петър Иванов, който се отказа от авторските си права и любезно ви го предоставя за използване :).
Както и на първото упражнение, с "хардуерната" група

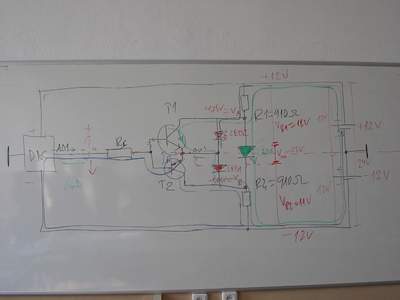

входно напрежение), червен (свети при положително напрежение) и още един червен (свети при отрицателно напрежение). Захранващото напрежение на схемата беше +12V и -12V (двуполярно), входното напрежение - също +12V и -12V (двуполярно). Първо го "изобретихме" върху бялата дъска, а след това го и изследвахме на работното място. Станаха интересни дискусии (например Здравко успя да ме убеди, че тече малък ток от масата към средната точка на двата светодиода). Сега се надявам (дано не звучи малко нахално) Петър пак да документира този интересен експеримент под формата на протокол и да го поместя на това място. Между другото, заснехме едно кратко
